فلاشة شاشة P130-M6 V 6.0

فلاشة شاشةP130-M6 V 6.0

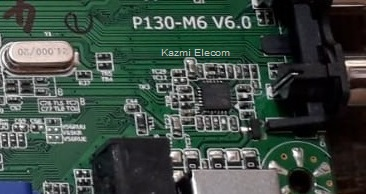

لوحة كومبو P130-M6 V 6.0 LCD & LED TV Universal Combo BOARD P130-M6 V 6.0 هذه لوحة كومبو كاملة بسيطة ومناسبة لتطبيقات تلفزيون LCD وLED. يمكن الوصول بسهولة إلى مقبس سماعة الرأس ومدخل USB ومدخل الكمبيوتر ومدخل VGA ومدخل HDMI ومدخل المكونات على لوحة P130-M6 V 6.0. لا توجد حاجة على هذه اللوحة لتثبيت الإضاءة الخلفية بشكل منفصل. يوجد بالداخل دائرة عاكس للإضاءة الخلفية بالإضافة إلى مصدر طاقة. تستخدم العديد من البلدان لوحات كومبو P130-M6 V 6.0.

معلومات أساسية عن لوحة PCB:

رقم الموديل: P130-M6 V 6.0

الشريحة الرئيسية: TSUMV56RUE-Z1 / MSD3663LU

دقة تصل إلى 1920 × 1080 مدعومة على شاشة تلفزيون LCD/LED

الشاشة المدعومة: شاشات LCD/LED بحجم 49 بوصة إلى 55 بوصة

معلومات دبوس الإضاءة الخلفية:

الإضاءة الخلفية مدعومة حتى:

جهد اللوحة DC: +12 فولت

مصدر الطاقة الرئيسي: 220 فولت

مدخل HDMI: 2 منفذ

مدخل USB: 2 منفذ

مدخل VGA: منفذ واحد

مدخل الكمبيوتر والصوت والفيديو: نعم

سماعة الرأس: نعم

تلفزيون RF: منفذ واحد

مدخل المكونات: نعم

شاشة عرض متعددة اللغات: نعم

نسبة العرض إلى الارتفاع: 16:9

ترقية منفذ USB: نعم


P130-M6 V 6.0 رمز الخدمة:

يتم استخدام رمز الخدمة لفتح وضع المصنع أو إعدادات المعلمات الداخلية للوحة. تتيح هذه الإعدادات للفنيين التحكم في معلمات شعار تلفزيون LED والدقة والسطوع والتباين وما إلى ذلك.


لإلغاء قفل وضع المصنع للوحة PCB P130-M6 V 6.0، استخدم الخطوات التالية:

اضغط على الزر () من لوحة المفاتيح عن بعد.

أدخل الرمز الرقمي () من خلال جهاز التحكم عن بعد.

كيفية تنزيل وتشغيل البرامج الثابتة P130-M6 V 6.0

 لتنزيل البرنامج الثابت المطلوب، انقر فوق زر التنزيل الموضح في الجدول أدناه.

 عند اكتمال التنزيل، سيتم تخزين الملف في مجلد التنزيل على جهاز الكمبيوتر الخاص بك.

انسخ ملف البرنامج الثابت إلى ذاكرة USB فارغة. تأكد من عدم وجود أي بيانات أخرى في ذاكرة USB.

 قم بتوصيل USB بمنفذ USB الموجود على اللوحة الرئيسية LED/LCD.

 قم بتشغيل تلفزيون LED وانتظر حتى يتوقف وميض LCD/LED أو يعمل وميض LED IR بسرعة.

 عندما يتوقف مصباح LED IR عن الوميض، قم بإزالة USB من لوحة LCD/LED الخاصة بالتلفزيون.

ملحوظة: قم بهذه العملية بسرعة وإلا فلن تنجح.





P130-M6 V6.0_GV806 تحميل

P130-M6 V6.0_Gv809 تحميل
