شرح تركيب كاميرات المراقبة
شرح كامل لكل ما يتعلق بكاميرات المراقبة وأنظمة المراقبة CCTV
لعل الموضوع طويل بالنسبة لك ، لكنه موضوع مهم ومهم للغاية في عصرنا ويعتبر من أهم التقنيات التي تتعامل معها مؤسساتنا العامة والخاصة.
على بركة الله :
تعتبر كاميرات المراقبة من أهم متطلبات العصر ، حيث توفر كاميرات المراقبة أقصى درجات الأمان. تقوم كاميرات المراقبة بالتحكم الكامل والكامل في العديد من الأماكن دون الحاجة لوجود فرد لمراقبتها على مدار اليوم وهذا يوفر الكثير من التكلفة والجهد بالإضافة إلى العديد من الميزات المتوفرة في كاميرات المراقبة مثل كتسجيل الأحداث على سبيل المثال. مثال.
مزايا أنظمة الدوائر التلفزيونية المغلقة
القدرة على تسجيل صوت وفيديو مباشر لفترات طويلة.
إمكانية الاتصال والمتابعة عبر الإنترنت من أي مكان في العالم.
المتابعة الحية من خلال شاشة أو جهاز كمبيوتر على شكل شاشة واحدة مقسمة حسب عدد الكاميرات أو بالتتابع.
إمكانية المتابعة على الجهاز المحمول.
عرض كاميرات المراقبة على شاشة التلفزيون أو الكمبيوتر أو أي شاشة أخرى.
استخدام كاميرات المراقبة لأغراض المراقبة بالليل.
مراقبة أكثر من مكان في نفس الوقت ومن أكثر من زاوية
كاميرات مراقبة للاستخدام الداخلي والخارجي
التصوير والتسجيل في الظروف الجوية القاسية والقاسية
أعد عرض ما تم تصويره بالحركة البطيئة
مكونات نظام الدوائر التلفزيونية المغلقة
أنظمة المراقبة بالكاميرات. انتشر استخدام أنظمة المراقبة بالكاميرات كثيرًا مؤخرًا ، وهناك نوعان من أنظمة المراقبة ، الأول هو نظام المراقبة باستخدام التلفزيون وجهاز التسجيل ، والنوع الثاني هو الأحدث ويعتمد على الكمبيوتر والإنترنت ، ويتم التثبيت بالطريقة السلكية وهي الطريقة التقليدية أو اللاسلكية. إنها أحدث طريقة وظهرت مع تطور الكاميرات.
الكاميرات: - تجد كبلان يخرجان من كل كاميرا أحدهما لتوصيل الكاميرا بالطاقة أو بالكهرباء والثاني لتوصيله بـ DVR ومعه نجد أداة لتثبيت الكاميرا في الأماكن التي نريدها .
كابلات بأربعة أطراف: - تخرج أربعة أطراف باللون الأحمر والأصفر ، وتستخدم هذه الأطراف لتوصيل الكاميرا بجهاز DVR.
برامج التثبيت والبراغي لتثبيت القرص الصلب.
المحول: - يشبه إلى حد بعيد شاحن الكمبيوتر المحمول ويستخدم لتوصيل الطاقة الكهربائية للكاميرا. هذا المحول متصل بكابل لتوصيله بالكهرباء.
الفأرة أو الفأرة كما هو الحال في أجهزة الكمبيوتر وتستخدم للتحكم في الكاميرات.
يستخدم جهاز التحكم عن بعد أيضًا للتحكم في الكاميرات.
DVR هو جهاز مشابه جدًا لجهاز الاستحمام.
القرص الصلب: تأتي مسجلات الفيديو الرقمية أحيانًا بدون قرص صلب ، لذلك يكون القرص الصلب خارج الجهاز ونقوم بتثبيته بداخله.
شاشة للعرض: - سواء كانت شاشة تلفزيون أو شاشة كمبيوتر أو أي نوع من شاشات العرض.
طريقة تركيب كاميرات المراقبة
خذ كابل الشاشة وقم بتوصيله بالمكان المخصص له في DVR.
قم بتوصيل الماوس أو الماوس بالجهاز أيضًا.
قم بتوصيل مصدر الطاقة أو الكهرباء بالجهاز من خلال الطرف الخاص بالمحول.
حان دوري الآن لتوصيل الكاميرا. نحضر الكابلات الطرفية الأربعة ونأخذ طرفًا أحمر وآخر أصفر ، وهما متصلان بكلا طرفي كابلات الكاميرا.
يتم توصيل الطرف الأصفر الثاني من الكبل ذي الأربعة منافذ بـ DVR.
يتم توصيل الطرف الأحمر الثاني للكابل ذي الأربعة منافذ بأطراف المحول لتزويد الكاميرا بالكهرباء أو الطاقة.
قم بتوصيل الجهاز بمصدر الطاقة أو الكهرباء من خلال كابل المحول ، ثم قم بتشغيل زر الطاقة الموجود في الجزء الخلفي من الجهاز. ستظهر الصور الملتقطة بواسطة الكاميرا على الشاشة.
مع التشغيل الأول لنظام المراقبة يجب التأكد من تركيب القرص الصلب بشكل صحيح كما يلي: -
انقر بزر الماوس الأيمن ، ثم اختر الإعداد.
من النافذة الجديدة ، اختر أدوات النظام.
من النافذة الجديدة ، اختر إدارة القرص الصلب.
في النافذة الجديدة ، انتقل إلى القرص الصلب وعندما يتم تمييز المربع الصغير بعلامة اختيار ، ثم انقر فوق تنسيق ، بحيث يتم تنسيق القرص الصلب وتظهر سعة القرص الصلب ، لذلك نعلم أن القرص الصلب قد تم مثبتة بشكل صحيح.
بعد الانتهاء من هذه العملية ، يمكنك تثبيت الكاميرات في الأماكن التي تريدها.
والآن سوف نشرح كاميرات المراقبة أو كما يطلق عليها نظام المراقبة التلفزيونية
أولا ، من حيث الموقع
كاميرات مراقبة داخلية وخارجية
كاميرات مراقبة داخلية
هي كاميرات لا تتحمل عوامل الطقس مثل الغبار والحرارة والشمس والماء والمطر لذلك يتم تركيبها في اماكن مغلقة مثل الشركات من الدخل والفصول الدراسية والمكاتب المغلقة والغرف
كاميرات مراقبة خارجية
وهي كاميرات مراقبة تتحمل عوامل الطقس وتغيرات الطقس مثل درجات الحرارة المرتفعة والمنخفضة والمطر والضوء وحرارة الشمس
توجد بعض كاميرات المراقبة الداخلية المناسبة للتركيب خارجيًا عن طريق تركيبها داخل ما يسمى بالهيكل ، وهو إطار معدات خارجي يلعب دور حماية الكاميرا من العوامل الجوية المتغيرة.
ثانياً ، من حيث التوصيل .
كاميرات مرقبة اى بى و كاميرات مراقبة انالوج
كاميرات مراقبة اى بى
كاميرات IP وكاميرات المراقبة التناظرية
كاميرات مراقبة IP
إنها نوع من كاميرات الأمان التي تستخدم تقنية عنوان IP
وهي عبارة عن كاميرات مراقبة مزودة بمعالج دقيق وذاكرة وصول عشوائي. تعتبر أجهزة كمبيوتر صغيرة لذا فهي من أغلى كاميرات المراقبة.
تعتبر من أسهل كاميرات المراقبة عند التثبيت ، حيث أنها مزودة ببطاقة شبكة مثل كروت الشبكة الموجودة في أجهزة الكمبيوتر. يتم توصيل كاميرات مراقبة IP باستخدام سلك شبكة عادي من النوع UTP و Rj45 ، وهو النوع المستخدم في شبكات الكمبيوتر
هناك كاميرات لاسلكية تعمل بتقنية الواي فاي.
وهو متصل بجهاز مشابه يسمى NVR
كاميرات مراقبة انالوج
إنها كاميرات مراقبة متصلة مباشرة بجهاز يسمى DVR وتستخدم للتسجيل ، أو أنها متصلة بجهاز كمبيوتر باستخدام بطاقة PCI DVR.
كيفية توصيل كاميرات المراقبة IP
قم بتوصيل الكاميرا بمصدر الطاقة حيث سيتم وضع الكاميرا.
قم بتوصيل كبل شبكة بين موجه ADSL والكاميرا .. إذا كان هناك مفتاح متصل بالموجه ، فقم بتوصيل الكاميرا بالمفتاح
ضع القرص المتصل بالكاميرا على أي جهاز كمبيوتر متصل بالشبكة
ومن الكتيب المرفق بالكاميرا ، ستعرف عنوان IP الخاص بالكاميرا
ضع عنوان IP في متصفح الإنترنت وسيفتح لك صفحة التحكم في الكاميرا
ضع IP الثابت داخل الكاميرا.
قم بتنزيل برنامج التحكم في الكاميرا من القرص المضغوط المرفق بالكاميرا
كيفية توصيل كاميرات المراقبة التناظرية
الكاميرا متصلة بمسجل DVR
DVR متصل بشاشة العرض
مميزات كاميرات المراقبة IP
سهولة التركيب
سهولة تحديد الهوية
لا تحتاج إلى أي أسلاك خاصة
لا تحتاج إلى أي معدات مساعدة للعمل
سهولة الاتصال بالإنترنت والمراقبة من أي مكان في العالم
عيوب كاميرات المراقبة IP
سعره مرتفع مقارنة بالكاميرات الأخرى التي لها نفس المواصفات
ثالثًا ، من حيث الحركة.
مثبت . الكاميرات
إنها كاميرات مراقبة لا يمكن تحريكها إلا بالطريقة التي تم تركيبها بها ، أي أنه لا يمكن التحكم في حركتها عن بُعد
كاميرا الزووم
كاميرا ثابتة ولكنها تتميز بخاصية تكبير وتصغير الصورة ، ويتم استخدامها في الأماكن الحساسة التي تحتاج إلى الدقة (كما تراها في الأفلام الأمريكية ، فهي تحدد شخصًا معينًا وتعمل على التكبير ، لذلك تجد تقترب الكاميرا من الشخص حتى تصل إليه
كاميرات PTZ CCTV
تتحرك الكاميرا لليمين ولليسار ولأعلى ولأسفل (بمعنى أن الكاميرا تتحرك بحركة دائرية) ، بالإضافة إلى ميزة التكبير ، فإن جودة هذه الكاميرات باهظة الثمن ، لكنها تستخدم لتغطية أماكن ضخمة.
توجد كاميرات ثابتة تم تحويلها إلى كاميرات PTZ عن طريق تركيب محرك في الهيكل
الرابع ، من حيث الشكل
كاميرات مراقبة بوكس
كاميرات المراقبة من النوع الصندوقي هي كاميرات مراقبة مستطيلة الشكل
الكاميرات مصنوعة من البلاستيك المقوى أو المعدن
تتميز معظم أنواع كاميرات المراقبة BOX بالآتي:
كاميرات المراقبة تتحمل عوامل الطقس مثل المطر والحرارة وضوء الشمس
لذلك ، غالبًا ما يتم استخدام هذا النوع من الكاميرات في الهواء الطلق ، مما يعني أن كاميرات المراقبة BOX مثبتة خارج المباني
كاميرات المراقبة تصمد أمام الصدمات
يمكن استخدام كاميرات المراقبة في الأحوال الجوية الصعبة
في الغالب مجهزة بعدسة للرؤية الليلية
كاميرات مراقبة قبة
كاميرات DDomesecurity هي كاميرات على شكل قبة وهذا هو سبب تسميتها DOME
تتميز كاميرات المراقبة DOME بالآتي:
كاميرات CCTV مبسطة
كاميرات مراقبة صغيرة الحجم
كاميرات مراقبة خفيفة الوزن
يمكن تركيب كاميرات المراقبة على الجدران أو الأسقف
كاميرات مراقبة غير مزعجة
رخيصة كاميرات الدوائر التلفزيونية المغلقة
من عيوب كاميرات DOME أنها كاميرات مراقبة داخلية ، مما يعني أنها مثبتة داخل المباني فقط وليست مثبتة بالخارج لأنها لا تتحمل عوامل الطقس مثل ضوء الشمس والرطوبة والمطر.
وهناك كاميرات غلافها الخارجي بلاستيك وآخر جاء
هي معدن ، ويطلق عليها إثبات التخريب
يمكن أيضًا تجهيز الكاميرا بعدسة رؤية ليلية
كاميرات مراقبة رصاصة
تستخدم في الغالب ككاميرا خارجية
كاميرات مراقبة ذكية
هناك تقنيات متقدمة ومتطورة في عالم كاميرات الفيديو المختلفة. لكننا سنلقي نظرة على كاميرا الفيديو الرقمية الذكية ، والتي تستخدم للمراقبة. نعلم جميعًا كاميرات فيديو عادية تُعرف باسم كاميرات CCTV ، تُستخدم - فقط - لتسجيل الأحداث وللمراقبة في معظم المرافق الحكومية والخاصة.
تنتشر كاميرات المراقبة في العديد من الأماكن والمنشآت لمنع الجرائم ، لكن العنصر البشري الذي يحلل بيانات شرائط المراقبة باق. ومع ذلك ، فإن إنشاء كاميرات مراقبة ذكية سيسمح بتخصيص عدد قليل من الموظفين لمراقبتها وسيسمح بتوسيع استخدامها في المرافق العامة.
تتمتع الكاميرا الذكية بالعديد من المزايا. من أهمها عدم استهلاك الكثير من الطاقة ، كما هو الحال بالنسبة لكاميرات CCTV. إنه يعمل فقط عند وجود شخص أو حركة أو صوت. لديها عدد من أجهزة الاستشعار مع تطبيقات مختلفة. توجد مستشعرات تعتمد على الأشعة ، مصممة لاكتشاف حركة الأجسام ، ثم تبدأ الكاميرا بالتحرك نحو الهدف والتركيز عليه ومتابعته. عندما يكون الهدف خارج نطاق الكاميرا ، فإنه يرسل إشارة إلى الكاميرات القريبة لمتابعة وتحديد موقع الكائن المتحرك. يسمى هذا النوع من الشبكات شبكات الكاميرا الذكية.
وهناك نوع اخر يعتمد على كشف الصوت ومتابعة مصدره وهذا النوع من الكاميرات حديث نوعا ما. إنه مصمم بطريقة تعتمد على مبدأ التعرف على الصوت لتحديد مصدر الأصوات المختلفة. على سبيل المثال: إذا كان هناك إطلاق نار فالكاميرا تعلم أن هناك صوت إطلاق نار ، وبعد ذلك تبدأ في العمل وتحدد موقع الصوت وتتبعه ، وترسل إشارة إلى جميع الكاميرات المتصلة بالشبكة ، ومن هنا يتم اتباع مصدر الصوت.
النوع الثالث من الكاميرات الذكية يعمل على حاسة الشم لمعرفة نوع المادة المتطايرة في الغلاف الجوي. تم تدريب الكاميرات على التمييز بين روائح السوائل والغازات المختلفة. البحث في هذا المجال متقدم للغاية ، وهناك كاميرات متطورة وحديثة ، لكنها محاطة بدرجة عالية من السرية ، بسبب استخدامها في المعامل الكيماوية والمنشآت النووية. قد تكون هذه الكاميرات متوفرة في السوق ، لكنها ليست عالية التقنية. يمكن استخدام هذه الكاميرات في المنشآت الصناعية التي تنتج غازات أو عناصر قابلة للاشتعال أو سامة.
يمكن تصميم الكاميرا بناءً على نوعين أو أكثر من أجهزة الاستشعار. لكنها ستكون مكلفة للغاية ، خاصة عند دمجها مع كاميرات أخرى عبر الشبكة الذكية. الحل المثالي هو الحصول على عدد من كاميرات المراقبة. تعمل كل دائرة (شبكة) بطريقة مختلفة حسب المكان والبيئة المحيطة. يجب ألا تكون الكاميرات الصوتية ، على سبيل المثال ، في الأماكن المزدحمة ، مثل مراكز التسوق والمدارس ومراكز التدريب والممرات السرية والمداخل الخارجية للمكتبات والمتاحف والمنشآت العسكرية. قد يكون المكان المناسب لتثبيت هذا النوع من الكاميرات.
إحدى المشاكل التي نواجهها عند استخدام كاميرات CCTV العادية هي أنها تعمل طوال الوقت ، وهذا يجعل شاشات المراقبة مهمة صعبة. قد نحتاج إلى عدد كبير من حراس الأمن لمراقبة الشاشات لأن الشخص العادي لا يمكنه مراقبة أكثر من ثماني كاميرات في وقت واحد. ولكن عندما تعمل الشاشة فقط عند وجود خطر ، فمن السهل مراقبتها ومتابعتها. يلفت انتباه المراقب في أوقات محددة.
ميزات كاميرا المراقبة
NTSC: صورة واضحة وثابتة
PAL: وميض الصورة في الإضاءة العالية ، غير مستحسن
يتم قياس الدقة من خلال ما يسمى TVL باختصار لخطوط التلفزيون
يقاس حجم العدسة بالعدسات مم
الأشعة تحت الحمراء أو الأشعة تحت الحمراء للتصوير الليلي ، ويتم قياسها بما يسمى لوكس ، وهي مقدار الضوء الذي تحتاجه الكاميرا لإظهار الصورة ... لذلك ، كلما قلت كمية LUX التي تحتاجها الكاميرا ، زادت قدرتها للتصوير جيدًا في الظلام ... مما يعني أن LUX يتناسب طرديًا مع جودة الصورة في الظلام.
مسافة التصوير بالمتر M
كلما زاد ارتفاع TVL وزادت العدسة ، كانت الصورة أفضل
كلما انخفض حجم لوكس ، كان التصوير الليلي أنقى
كاميرات ذات عدسات ذات قزحية تلقائية تتكيف مع شدة الإضاءة المتغيرة في المكان
كاميرات النهار والليل التي تعمل في الإضاءة الخافتة
كاميرات PTZ Pan / Tilt / Zoom
IP67 ، IP66 UL94 مقاوم للماء ، مخرب ، مقاوم للحريق
كاميرات مقاومة للماء والطقس والحريق
جهاز تحكم لوحة المفاتيح
التحكم في الصورة المعروضة على الشاشة
متحرك كاميرا تحكم ، عمودي / أفقي ، عموم الحركة
شاشة العرض
شاشات سوداء وبيضاء أو ملونة
يقاس حجم العدسة بالمليمترات وحجم العدسة يتناسب طرديا مع المسافة العرضية الطولية للكاميرا ويتناسب عكسيا مع المسافة الطولية ... مما يعني أن العدسة 3 مم تصور مسافة طولية أقل من العدسة 12 مم ، لكنها تصور منطقة عرضية أكبر من العدسة 12 مم.
يرمز IR إلى Infra-Red Camera وهذه هي الميزة المسؤولة عن التصوير الليلي ، وتعني IR Distance (المسافة الطولية) التي يمكن للكاميرا تصورها بوضوح في الليل ... أو في غياب الإضاءة.
تكبير الكاميرا PTZ
يقاس بـ X.
على سبيل المثال 22 x أو 23 x أو 10 x
ويختلف وفقًا لنسبة تكبير الصورة وتصغيرها بحيث تكون علامة X أعلى
كلما كانت الصورة أكثر وضوحًا وصغر حجم X ، قلت جودة الصورة في حالة التكبير / التصغير
نوع المستشعر: مستشعر الصورة
يمكن أن تكون المسافة الأكثر وضوحًا للرصد هي: مسافة مرئية عند
الحد الأدنى من الإضاءة
أعلى درجة حرارة يمكن للكاميرا تحملها: درجة حرارة التشغيل
دقة الصورة والأبعاد: الدقة
العدسة والأبعاد التي تصور من خلالها: LENS
نسبة الإشارة إلى الضوضاء: S / N RATIO
وحدات تسجيل CCTV
أولا: مسجل فيديو رقمي أو DVR
هو جهاز تسجيل فيديو لكاميرات المراقبة ويوجد نوعان: النوع الأول وهو يسمى
قائمة بذاتها والنوع الثاني قائم على الكمبيوتر
النوع الأول هو جهاز ثابت مشابه لجهاز استقبال التلفزيون ، وهذا النوع يخزن تسجيلات الفيديو على القرص الصلب الموجود بداخله ويمكنك توصيله بشاشة عرض. النوع الثاني عبارة عن بطاقة يتم تثبيتها على اللوحة الأم لأجهزة الكمبيوتر ، وهذا النوع يخزن تسجيلات الفيديو على الكمبيوتر. لها عدة خصائص منها أن هناك أنواعًا حساسة جدًا لذلك يجب تثبيتها بحذر لأنه بمجرد أن تلمس الشريحة تتلف. هذه البطاقة متصلة بأسطوانة تحتوي على المشغل. يأتي أي تعريف أيضًا مع برنامج من نسختين ، نسخة واحدة هي الخادم والنسخة الثانية هي العميل. الفرق بين النسختين أن إحداهما على الجهاز المثبت عليه البطاقة وهو إصدار الخادم ، أما الإصدار الثاني وهو إصدار العميل فهو للأجهزة التي تريد المراقبة عن بعد.
مصطلحات:-
FPS: إطار في الثانية ، وهو معدل عرض الصور في الثانية ، ويشار إليه أيضًا باسم IPS
v: فيديو لتقف على
a: الصوت لتقف على
برنامج ترميز التسجيل: هو نوع تشفير التسجيل ، أي نوع تنسيق تسجيل الفيديو ، على سبيل المثال ، MPEG 4 أو h.264
هناك فرق بين أنواع التشفير ، بعضها يزيد من وضوح الصورة ، لكنه يزيد من سعتها ، وبعضها معاكس ، وبعضها موازٍ لها ، ولعل أفضلها هو ح. 264
تختلف أجهزة التسجيل عن بعضها البعض من حيث الشركة المصنعة والجودة والسعر وكذلك معدل عرض الصور ومعدل الإطارات في الثانية وكذلك عدد الكاميرات. توجد أجهزة تسجيل لأربع كاميرات وثمانية وستة عشر. هناك أيضًا أجهزة تسجيل تختلف من حيث معدل الصورة. هناك 50 وهناك 100/200/400.
ملاحظة: لعرض صورة الكاميرا بالحركة البطيئة على جهاز العرض (شاشة الكمبيوتر أو التلفزيون) ، يجب أن تحتوي كل كاميرا على 25 إطارًا في الثانية. يجب أن تكون أجهزة التسجيل مناسبة لعدد الكاميرات ، بمعنى أنه إذا كان لدينا جهاز تسجيل إطار 100/100 فيفضل أن يكون بالجهاز أربع كاميرات لتقسيمها بالتساوي بحيث يكون معدل الصور في الثانية لكل كاميرا لا يقل عن 25. ويفضل ألا يقل معدل عرض الصورة في الثانية لكل كاميرا عن 25 إطاراً. إذا زاد عدد الكاميرات في DVR ، فعلينا أن نختار أن يكون الإطار مناسبًا لعدد الكاميرات ، بحيث يكون يتقسم ال فريم على الكاميرات كل كمرا 25 فريم
DVR القائم على الكمبيوتر
كما ذكرنا ، بعضها حساس ، لذلك يجب الحرص على تثبيتها على اللوحة الأم ، ويجب أن يكون نظام القرص المرن NTFS ، وهناك بطاقات تقبل فقط تقسيم القرص المرن إلى أقسام بسعة لا تقل عن 40 جيجا بايت. يفضل أن يكون في الحاسب أكثر من قرص مرن واحد منهم لتسجيل الكاميرات. ويجب أن نذكر أن كارت الشاشة يجب أن يكون 128 ميغا على الأقل وقد يكون أقل من 512 ، يجب تثبيت أحدث إصدار من Direct x والتأكد من أن تعريف بطاقة الشاشة هو الإصدار الأحدث حتى نرفع القيمة للذاكرة الافتراضية وأيضًا رفع أهمية العملية بدرجة واحدة وهذا من مدير المهام
من الأشياء التي يجب ذكرها ، والموجودة في إعدادات البرنامج ، أنه يجب تعطيل ميزة القفل الذاتي.
هناك ميزة يستخدمها البعض والبعض الآخر يستخدم طريقة أخرى ، هذه الميزة هي إعادة تسجيل الأحدث إلى الأقدم وذلك عندما يكون القرص المرن ممتلئًا.
علينا أيضًا تحديد نوع التشفير ، أي تنسيق تسجيل RC ، كما قلنا ، هناك عدة خيارات ، بما في ذلك MPEG 4 و h.264
ولا تنسَ أنه يجب تحديد نوع نظام إشارة الكاميرا وهو إما pal أو NTSC. معظم الكاميرات اليوم من نظام pal لأن نظام NTSC مخصص للكاميرات غير الملونة.
كما يتعين علينا عمل إعدادات الإضاءة للكاميرات ، وهذه الإعدادات للحصول على صورة أفضل بسبب تأثير ضوء الشمس على الكاميرات (يفضل تركيب الكاميرا مع ضوء الشمس أو الأضواء وليس عكسها) ولكن إذا كان هناك هي ميزة التحكم في توازن اللون الأبيض للكاميرا ، ليست هناك حاجة لهذه الإعدادات تستبدل ميزة WBC إعدادات الإضاءة للكاميرات
أنواع التسجيل:
التسجيل المرتبط بالحركة: هو تسجيل تلقائي عندما تكتشف الكاميرات أي حركة
التسجيل الدائم
التسجيل عند الأمر: يحدث هذا التسجيل عندما يأمر المستخدم البرنامج لبدء التنزيل
التسجيل في أوقات معينة
التسجيل عند التنبيه: هذا عندما يكون جهاز التسجيل متصلاً بأجهزة الإنذار

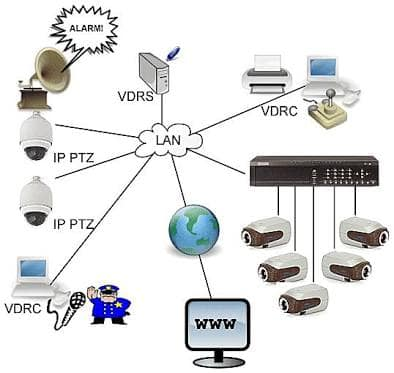

ثانيًا: مسجل فيديو الشبكة أو NVR
يعد Network Video Recorder (NVR) اختصار للكلمات التالية (Network Video Recorder) ، وهو جهاز يشبه في عمله جهاز التسجيل الرقمي (DVR) بعدة مزايا ، لكنه يتميز بقدرته على التسجيل مباشرة من كاميرات الشبكة الرقمية ، ولا يمكنها التسجيل مباشرة من الكاميرات التناظرية ، ويمكن التسجيل من الكاميرا التناظرية بعد توصيلها بمحول تناظري / IP بحيث يمكن توصيلها بهذا المسجل.
نلاحظ عدم وجود محول تناظري رقمي (ADC) داخل المسجل (NVR) ، حيث يستقبل إشارة رقمية مباشرة ، على عكس جهاز التسجيل (DVR).
جهاز تسجيل IP متصل - من خلال كابل الشبكة - بالمحول الذي يتم توصيله بدوره بجميع الكاميرات ، وبالكمبيوتر المستخدم للمراقبة ومراجعة التسجيلات والتحكم الكامل في النظام.
هناك نوعان من NVRs
NVR المستقل
هو جهاز تسجيل مشابه للمسجل الرقمي المستقل (DVR) من حيث الشكل والعديد من الوظائف.
(خادم NVR)
هو جهاز كمبيوتر متقدم بمميزات جيدة ويحتوي على برنامج متكامل للمراقبة والتسجيل والتحكم الكامل عبر الشبكة بالإضافة إلى سعات تخزين عالية وقابلية للتوسع.
وبعض أنواع أجهزة NVR لديها القدرة على توصيل كاميرات الشبكة بشكل مباشر ، حيث أن لها عددًا محدودًا من المداخل ، دون الحاجة إلى استخدام مفتاح الشبكة في الأنظمة الصغيرة.
لا تحتوي أجهزة تسجيل الشبكة على أي مفاتيح تحكم في الواجهة الأمامية ويتم التحكم فيها حصريًا بواسطة كمبيوتر متصل بالشبكة.
أهم مميزات جهاز التسجيل الشبكي NVR:
القدرة العالية على التعامل مع عدد كبير من الكاميرات المتصلة بالشبكة على عكس جهاز التسجيل الرقمي (DVR) الذي يحتوي على عدد محدود من الكاميرات المتصلة به بشكل مباشر.
مرونة وضع جهاز (NVR) في أي نقطة في الشبكة ، ومرونة مراقبة النظام من أي جهاز كمبيوتر متصل بالشبكة (داخلي ، واسع ، إنترنت).
يوفر التعامل مع كبلات الشبكة مرونة عالية وتوفيرًا في الأسلاك. على سبيل المثال ، عند استخدام كبل شبكة ، ليست هناك حاجة لمزيد من الأسلاك للتحكم في الكاميرات المتحركة.
يضمن التعامل مع الإشارات الرقمية موثوقية عالية ، وتوفير الوقت ، والاستفادة القصوى من مكونات النظام.
قدرة عالية على التعامل مع الأنظمة اللاسلكية.
مستوى عالٍ جدًا من الأمان.
أجهزة التسجيل الشبكي لها مدخلات ومخرجات مختلفة حسب موديلاتها ومن أهم المنافذ التي نجدها فيها:
مداخل خاصة بكاميرات الشبكة (IP)
منفذ USB
منفذ الشبكة (RG45)
مداخل ومخارج إنذار
المنفذ التسلسلي (232 RS)
