تعديل ايسى بور اجهزى بركليبس وهيروسما وكيومكس مينى
يتم نزع الايسى القديم 565 والمقاومهr7والمكثفc12
ثم نركب مقاومه من على الرجل 2 من الايسى
الى الرجل الموجب للمكثف الكبير 47/400v
وتتراوح قيمه المقاومة المستخدمة من 100 كيلو الى 1000كيلو
ونركب بفه او مكثف 104 نانو على طرفي الفوتوكبلر
الايسى الجديد المستخدم 05L380 او 05M380 هوا نفسه الاثنين ايسى 4 رجل
رجل رقم 1 فى الجديد ---->>رجل رقم 1 فى القديم
رجل رقم 2 فى الجديد ---->> رجل رقم 4 فى القديم
رجل رقم 3 فى الجديد --->> رجل رقم 2 فى القديم
رجل رفم 4 فى الجديد --->> رجل رقم 2 فى الجهة الاخرى للقديم
شرح اخر
طريقــه تعديـل بـاور الدفعـه الاخيــره
مــن اجهــــزة عبـد العـــال
والتـى تختلــف عـن بــاقى الاصــدارات
والتى تحتوى على مقاومات مطبوعه او لاصقه
أسفــل بــورده البــاور
وعـــدد 2 أيســـى
وهــــــــــى
الكيوماكس المينى وفرجن 1 وفرجن2
الهيروشيما فرجن1 الجديد
البراكليبس فرجن1
والتى تحتـوى علـى ايسـى
LD7550BBN
وااااااا
WFF2N60
ونـأتــى الــى الطريقــــــه
اصحــى معـــايــا
واتفضـــل يا حاج منعم إشـــــرب
وبعـد شـرب القهــوه
ندخــل علـى الجـــــد
وهنعمـــل الآتـــــــى
1- رفــع الايسـى LD7550BBN مـن مكـانه
2 - رفــع WFF2N60 مـن مكــانـه ايضــــا
3 - رفــع المقـاومه R8 + R16 + R13 مـن فـوق البـورده
4 - رفـع المقـاومات اللاصقـه R30 + R14 من أسفـل البـورده
5 - رفــع المكثــف السيــراميــك ( C8)
وبعــد الإنتهــا ء مـن رفــع القطــع المـذكـوره
جــــاء دور التركيـــــــب
أولا تجهيــز عــدد 1 أيسـى
(5LO380 R)
ومكثـــف سيــراميـك
(104 N)

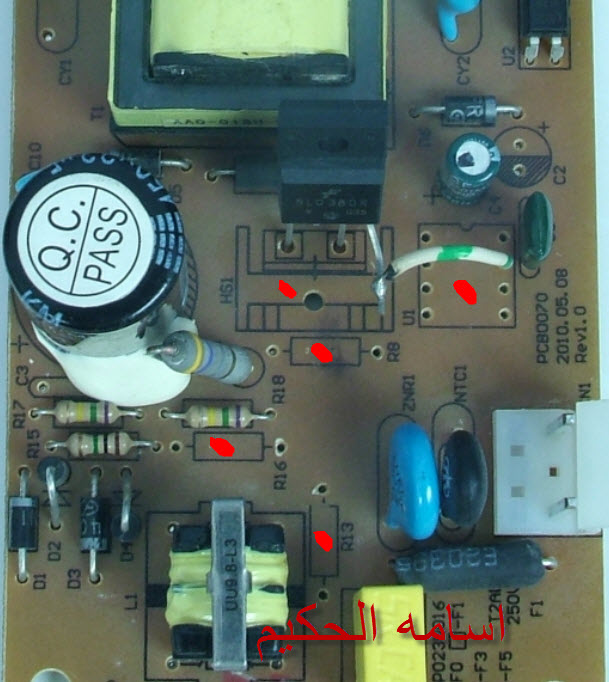

وتابـــع الشـــرح بالصــــور
وبهــذا يكــون التعــديل قــد انتـــهى
وارجـــوا ان تكـــون الصـــور واضحــه
والشــرح مفهـــوم
