بديل ترانزستور 2n3904

بديل  ترانزستور 2n3904

ما هو الترانزستور 2N3904؟
الترانزستور 2N3904 والذي يسمى بالترانزستور 3904 عبارة عن ترانزستور من الفئة NPN ومن ثم سيتم ترك المجمع والباعث مفتوحين (أي منحازان عكسياً) عندما يتم تثبيت طرف التوصيل الخاص بالقاعدة على الأرض، وسيتم إغلاقه (أي منحازاً للأمام) عندما يتم توفير إشارة على طرف التوصيل الخاص بقاعدة الترانزستور 2N3904. يمتلك هذا الترانزستور قيمة كسب Gain بحدود 300، وهذه القيمة تحدد سعة التضخيم للترانزستور. الحد الأقصى لمقدار التيار الذي يمكن أن يتدفق عبر طرف المجمع هو 200 مللي أمبير، وبالتالي لا يمكننا توصيل الأحمال التي تستهلك أكثر من 200 مللي أمبير باستخدام هذا الترانزستور. لتحيز الترانزستور، يتعين علينا تزويد التيار إلى طرف القاعدة، يجب أن يقتصر هذا التيار (IB) على 0.5 مللي أمبير.
عندما يكون هذا الترانزستور متحيزاً تماماً، فيمكنه السماح بحد أقصى 200 مللي أمبير من التيار الكهربائي بالتدفق عبر المجمع والباعث. تسمى هذه المرحلة منطقة التشبع، ويمكن أن يكون الجهد النموذجي المسموح به عبر المجمع-الباعث (VCE) أو الباعث-القاعدة (VBE) هو 40 و 60 فولت على التوالي. عند إزالة تيار القاعدة، يصبح الترانزستور متوقفاً تماماً عن العمل، وتسمى هذه المرحلة باسم منطقة القطع Cut-off-Region ويمكن أن يكون جهد باعث القاعدة حوالي 600 مللي فولت.

أطراف التوصيل الخاصة بالترانزستور 2N3904
الشكل التالي يوضح أرقام أرجل أطراف التوصيل مع التسمية وطريقة الترتيب الخاصة بهذا الترانزستور


الجدول التالي يوضح وصف ووظيفة كل طرف توصيل من أطراف الترانزستور 3904

رقم الطرف	اسم الطرف	الوصف
1	الباعث Emitter	يتم تصريف التيار من خلال الباعث الى الأرضي GND.
2	القاعدة Base	يتحكم في انحياز الترانزستور.
3	الجامع Collector	يتدفق التيار من خلال المجمع نحو الحمل الكهربائي المطلوب تشغيله.



مميزات ومواصفات الترانزستور 2N3904

1. ترانزستور ثنائي القطب من الفئة NPN.
2. قيمة الكسب للتيار المستمر (hFE) هو 300 كحد أقصى.
3. تيار المجمع المستمر (IC) هو 200 مللي أمبير.
4. جهد القاعدة - الباعث (VBE) هو 6 فولت.
5. جهد المجمع-الباعث (VCE) هو 40 فولت
6. جهد قاعدة المجمع (VCB) هو 60 فولت
7. متوفر ضمن الحزمة To-92.

ملاحظة: يمكن العثور على التفاصيل الفنية الكاملة في ورقة البيانات الواردة في نهاية هذه الصفحة.

وظائف الترانزستور 2N3904

الترانزستور 2N3904 كمفتاح كهربائي

عند استخدام الترانزستور كمفتاح، يتم تشغيله في منطقة التشبع والقطع الذي ذكرناها سابقاً وتمت مناقشتها، فسيعمل الترانزستور كمفتاح مفتوح أثناء التحيز الأمامي وكمفتاح مغلق أثناء التحيز العكسي، يمكن تحقيق هذا التحيز من خلال توفير الكمية المطلوبة من التيار إلى دبوس أو طرف القاعدة. كما ذكرنا، يجب أن يكون تيار التحيز بحد أقصاه 5 مللي أمبير. أي قيمه أكثر وأعلى من 5 مللي أمبير سيتلف ويدمر الترانزستور؛ لذلك تضاف دائماً مقاومة على التوالي مع طرف القاعدة. يمكن حساب قيمة هذه المقاومة الكهربائية (RB) باستخدام الصيغة التالية أدناه

RB = VBE / IB

حيث يجب أن تكون قيمة VBE 5 فولت للترانزستور 2N3904 وقيمة تيار القاعدة (يعتمد تيار IB على تيار المجمع (IC)) يجب ألا تتجاوز قيمة 5 مللي أمبير.

الترانزستور 2N3904 كمضخم

يعمل الترانزستورات كمضخم عندما تعمل في المنطقة النشطة Active Region. يمكن لهذا الترانزستور تضخيم الطاقة والجهد والتيار في تكوينات (تركيبات) مختلفة.

بعض التكوينات المستخدمة في دوائر المكبرات أو المضخمات هي:

• مكبر باعث مشترك Common emitter amplifier
• مضخم جامع مشترك Common collector amplifier
• مكبر الصوت المشترك Common base amplifier

من أهم الأنواع المذكورة أعلاه نوع الباعث المشترك، وهو التكوين الشائع والمستخدم في الغالب. عند استخدامه كمضخم، يمكن حساب كسب التيار المستمر للترانزستور باستخدام الصيغ أدناه

DC Current Gain = Collector Current (IC) / Base Current (IB)

حيث IB هو التيار عند القاعدة.

IC هو تيار المجمع (الجامع).

DC Current Gain: قيمة الكسب للتيار المستمر.

تطبيقات واستخدامات الترانزستور 2N3904

1. وحدات السواقات (الدرايفر) مثل سواقة المرحل Relay Driver، سواقة الليد LED Driver وغيرها.
2. وحدات مكبر الصوت مثل مضخمات الصوت، ومضخم الإشارة وما إلى ذلك.
3. بما أن قيمة كل من VCB وVBE مرتفعان، بالتالي يمكن استخدامهما للتحكم في أحمال الجهد  التي تصل حتى 40 فولت.
4. يشيع استخدامها في التلفزيون والأجهزة المنزلية الأخرى.

بدائل ومكافئات الترانزستور 2N3904

هنالك العديد من البدائل والمكافئات من الفئة NPN والتي يمكنها أن تحل مكان الترانزستور 2N3904 وهي على النحو التالي:

BC549 ، BC636 ، BC639 ، 2N2222 TO-92 ، 2N2222 TO-18 ، 2N2369 ، 2N3055 ، 2N3906 ، 2SC5200.



الكثير يبحث عن بديل  ترانزستور 3904 الذى متواجد فى بعض القطع الكترونية مثل وصلة التحديث ترمان او

 وصلة تحديث مصراوى سات

 وسوف نعرض عليكم البديل فى هذه المقالة

البديل

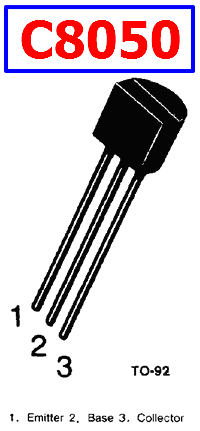

الترانسستور البديل c8050

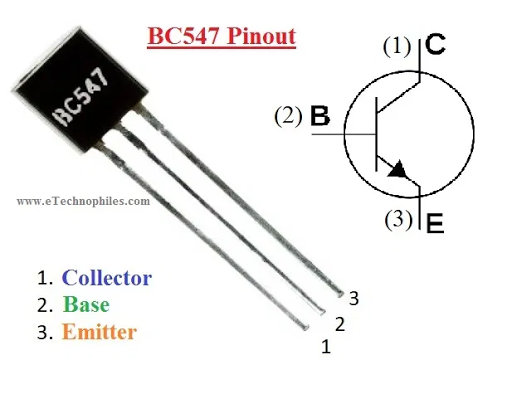

الترانسستور البديل هوbc547

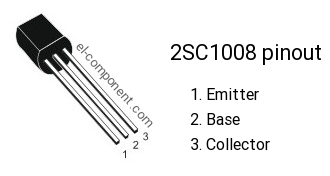

بديل اخر C1008 وهو الافضل لان امبيره وفولته عالى

وتوجد قائمة من موقع الكترونى انجليزى

رابط الموقع

هنا

Numéro de série	Type	Equivalent	Description
2N3904	A	MMBT3904 Diodes	sot23, 40 Vce, 0.2 A Ic, 300 MHz Ft,
2N3904 On Semiconductor	A	BSS84P Infineon Technologie...
2N3904 NEC Electronics	C	IPP80N04S2-H4 Infineon Technologie...
2N3904 National Semiconduct...	C	TLE4274GS V33 Infineon Technologie...
2N3904 Fairchild Semiconduc...	D	TTC4116FU Toshiba Semiconducto...	IC=0.15A
2N3904	D	121-972
2N3904	D	14-805-12
2N3904	D	2N3564
2N3904	D	2N440
2N3904	D	2N5088
2N3904	D	2N5089
2N3904	D	2N5210
2N3904	D	A5T3904
2N3904	D	ECG123A
